1. 指标与限制
BX-V Rev.C/Rev.E 已可支持 SM16188B 的单色？，其功能码为 205 。
其带载有以下几个限 制： 1. 最大带载面积为 128 x 512 (E 版)，128*384（C版） 2. 横向最大带 4 个模组 3. 不带灰度 。
注意：因为，无法显示灰度，所以，软件上要显示的文字最好选择成白色或者纯红色 。
2. 调试步骤
2.1 选择模组

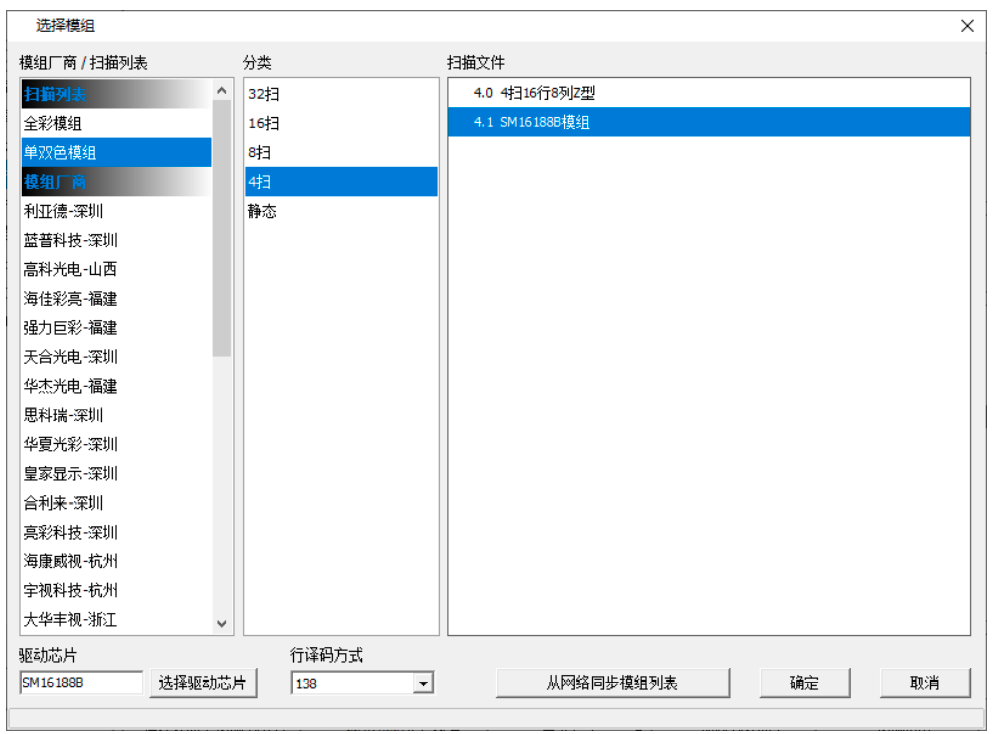

如下图所示，在软件里选择：单双色模组 -> 4扫 -> SM16188B 模组 。
2. 2 模组接线

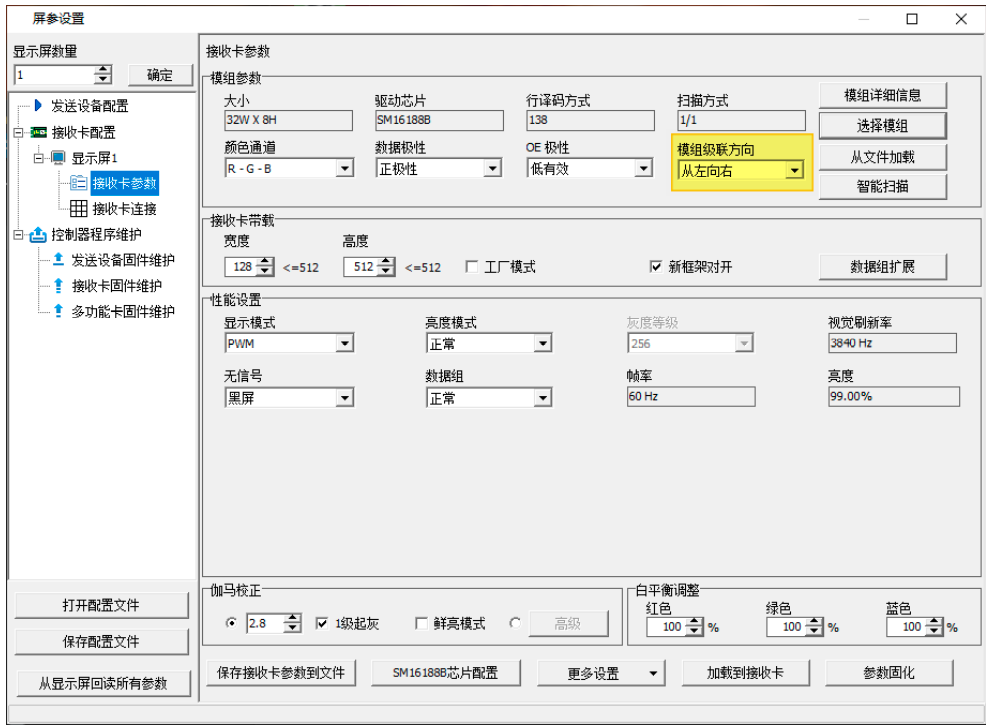

选择模组后，确保模组级联方向为 “ 从左向右”（默认参数已修改） 。如下图所示：
注意：软件里虽然选择的是 “从左向右” 的级联方向，但是模组实际安装时，还是按正常 方向安装与接线 。
2.3 数据组交换

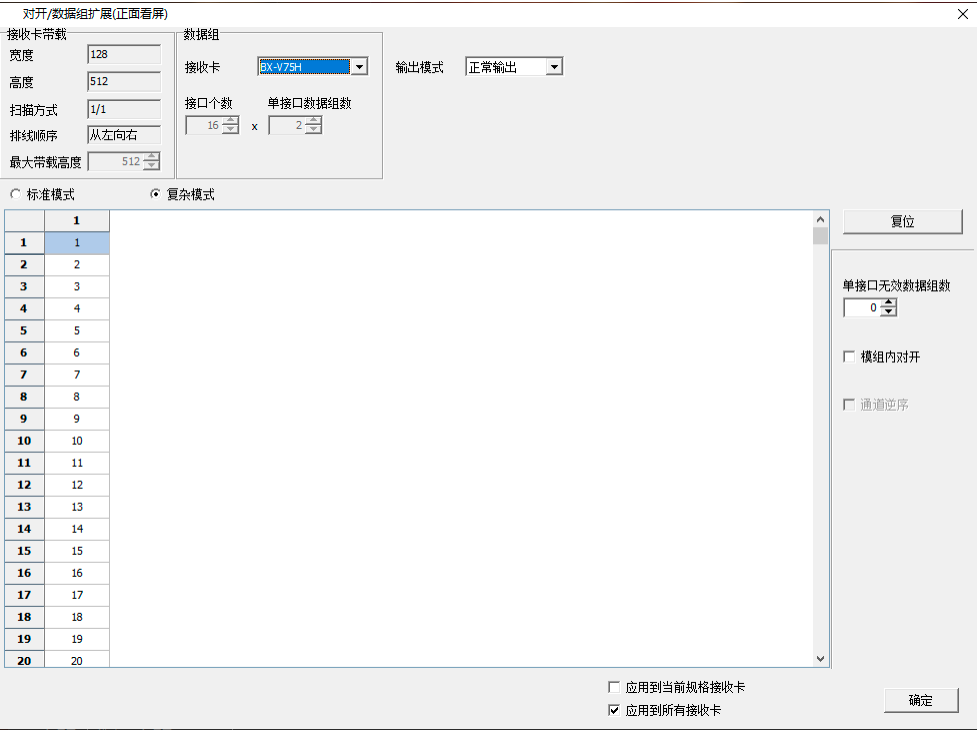

tv 软件中模组级联方向为 “从右向右” 时，数据组会自动交换 。而 sm16188b 不需要做数据组 交换 。因此，接收卡连接中修改接收卡高度后，需要手动将数据组交换按 1->32 的顺序修改 。
